NFC 桌面读写器D663

产品详细参数介绍
产品名称:NFC 桌面读写器D663
产品编号:15226-107
产品型号:XAFD-D663
产品描述:XAFD-D663系列高频NFC读写器是西安阿法迪信息技术有限公司自主研发的基于13.56Mhz频率的非接触式智能卡标准读写设备。 该系列NFC读写器符合ISO/IEC 14443 A、ISO/IEC 14443 B、ISO/IEC 15693、ISO/IEC 18000-3、ISO/IEC 18092、ISO/IEC 7816(T=0)国际标准及中国银联PBOC 3.0金融行业标准。采用USB通信接口,工作稳定可靠,使用方便。广泛应用于金融、社保、酒店、图书馆、校园一卡通、公共交通等领域。
更新时间:2015.09.30
公司名称:西安阿法迪信息技术有限公司
浏览次数:


产品详细描述

1. 产品简介:

XAFD-D663系列高频NFC读写器是西安阿法迪信息技术有限公司自主研发的基于13.56Mhz频率的非接触式智能卡标准读写设备。

该系列NFC读写器符合ISO/IEC 14443 AISO/IEC 14443 BISO/IEC 15693ISO/IEC 18000-3ISO/IEC 18092ISO/IEC 7816(T=0)国际标准及中国银联PBOC 3.0金融行业标准。采用USB通信接口,工作稳定可靠,使用方便。广泛应用于金融、社保、酒店、图书馆、校园一卡通、公共交通等领域。



2. 功能特点:

· 支持ISO/IEC 14443 A协议;

· 支持ISO/IEC 14443 B协议;

· 支持ISO/IEC 15693协议;

· 支持ISO/IEC 18000-3协议;

· 支持ISO/IEC 18092协议;

· 支持ISO/IEC 7816(T=0) 协议;

· 支持人民银行PBOC 3.0标准;

· 支持NXP Mifare标准;

· 支持Sony FeliCa(JIS X 6319-4)标准;

· 支持NFC Forum Tag Type 1~4 标准;

· 支持NFC P2P(点对点)近距离无线通信;

· 支持读取二代身份证UID;

· 支持读取公交卡余额及交易记录;

· 支持读取银行卡信息及交易记录;

· 支持读写NFC Forum Tag Type 1~4 NEDF记录;

· 支持与NFC智能手机之间的P2P(点对点)近距离无线通信;

· 支持读取NFC智能手机UID;

· 支持符合ISO/IEC 14443-4 A & B标准的非接触CPU卡;

· 支持符合银联PBOC 3.0标准的非接触CPU卡;

· 采用ARM Crotex-M3 32位高性能处理芯片,读写速度快;

· 表面贴装工艺,数模隔离,EMC性能优良;

· 工作稳定,可靠性高,抗干扰能力强;

· 提供通用接口函数库及SDK开发包;

· 根据用户需求可定制软、硬件,包括通信接口、通信协议等;



3. 技术参数:

产品型号

XAFD-D663

工作频率

13.56 MHz

工作电压

DC 5.0V(USB取电)

工作电流

<61 mA

静态电流

<45 mA

操作距离

>50 mm

通信速率

USB(UART)接口:4800~115200 bits/s (默认9600 bps)

USB(HID)接口:全速12Mbits/s

通信接口

USB(UART) / USB(HID)

LED指示

红灯:电源;

绿灯:通信、可控制;

蜂鸣器指示

支持可控制

支持卡类型

1. NXP Mifare系列(符合ISO/IEC 14443-3 A标准):

   ① Mifare Classic 1K(S50);

   ② Mifare Classic 4K(S70);

   ③ Mifare Ultraligth;

④ Mifare Ultraligth C;

   ⑤ Mifare系列兼容卡: 复旦卡、华虹卡等;

2. NFC Forum Tag Type 1~4:

   ① Type 1(符合ISO/IEC 14443-3 A标准)

ⅰ. Innovision: Jewel.

      ⅱ. Broadcom: BCM20203 (Topaz512).

   ② Type 2(符合ISO/IEC 14443-3 A标准):

ⅰ. NXP: NTAG系列(NTAG203F

NTAG210

NTAG212/213

NTAG215/216

NTAG213F/216F).

NTAG I2C).

   ③ Type 3(符合JIS X 6319-4标准)

ⅰ. Sony: FeliCa.

   ④ Type 4(符合ISO/IEC 14443-3A & 4A标准)

ⅰ. NXP: Mifare PLUS Mifare DESFire.

ⅱ. ST: M24SR系列.

3. 符合ISO/IEC 15693ISO/IEC 18000-3标准的非接触式卡:

   ① NXP: ICODE系列;

   ② TI: Tag-it系列;

4. NFC P2P(点对点)近距离无线通信;

   ① 支持与安卓NFC智能手机进行点对点通信;

5. 符合ISO/IEC 14443-4ISO/IEC 7816(T=0)标准的非接触式

             CPU卡:

   ① ISO/IEC 14443-4A

ⅰ. 公交一卡通卡(支持读取余额及交易记录;

支持ISO/IEC 7816 APDU命令接口;

支持人民银行PBOC 3.0命令接口);

      ⅱ. 银联金融IC卡(支持读取卡信息及交易记录;

支持ISO/IEC 7816 APDU命令接口;

支持人民银行PBOC 3.0命令接口);

   ② ISO/IEC 14443-4B

ⅰ. 二代居民身份证(支持读取UID;

支持ISO/IEC 7816 APDU命令接口);

工作温度

摄氏 -25~85

储存温度

摄氏 -40~100

物理尺寸

14.0*10.0*3.0cm(长*宽*高)

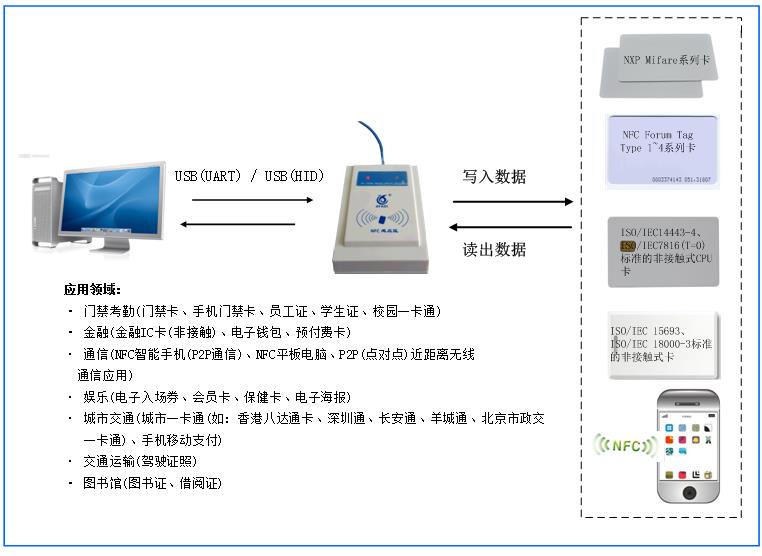

4. 应用领域:

· 门禁考勤(门禁卡、手机门禁卡、员工证、学生证、校园一卡通)

· 金融(金融IC(非接触)、电子钱包、预付费卡)

· 通信(NFC智能手机(P2P通信)NFC平板电脑、P2P(点对点)近距离无线通信应用)

· 娱乐(电子入场券、会员卡、保健卡、电子海报)

· 城市交通(城市一卡通(香港八达通卡、深圳通、长安通、羊城通、北京市政交通

   一卡通)、手机移动支付)

· 交通运输(驾驶证照)

· 图书馆(图书证、借阅证)



5. 订购信息

产品型号

接口

支持协议

XAFD-D663-V1-M-U

USB(UART)

ISO/IEC 14443 A

ISO/IEC 14443 B

ISO/IEC 15693

ISO/IEC 18000-3

ISO/IEC 18092

ISO/IEC 7816(T=0)

PBOC 3.0

NXP Mifare

Sony FeliCa(JIS X 6319-4)

NFC Forum Tag Type 1~4

XAFD-D663-V1-M-H

USB(HID)

ISO/IEC 14443 A

ISO/IEC 14443 B

ISO/IEC 15693

ISO/IEC 18000-3

ISO/IEC 18092

ISO/IEC 7816(T=0)

PBOC 3.0

NXP Mifare

Sony FeliCa(JIS X 6319-4)

NFC Forum Tag Type 1~4
