MN21A安卓NFC读写器模块

产品详细参数介绍
产品名称:MN21A安卓NFC读写器模块
产品编号:145230-578
产品型号:MN21A
产品描述: MN21A系列安卓NFC读写器模块是西安阿法迪信息技术有限公司针对安卓平台自主研发的基于13.56Mhz频率的非接触式智能卡标准读写设备。 该系列NFC读写器模块符合ISO/IEC 14443 A、ISO/IEC 14443 B、ISO/IEC 15693、ISO/IEC 18092、ISO/IEC 7816国际标准协议、NFC Forum(NfcA、NfcB、NfcF、NfcV、IsoDep、NfcDep、Nfc Tag Type 1~4)标准。采用I2C通信接口,工作稳定可靠,使用方便,可快速集成于安卓目标平台。广泛应用于工业、消费类安卓手持机及平板电脑等领域。
更新时间:2016.03.11
公司名称:西安阿法迪信息技术有限公司
浏览次数:


产品详细描述
未命名





1. 产品简介:

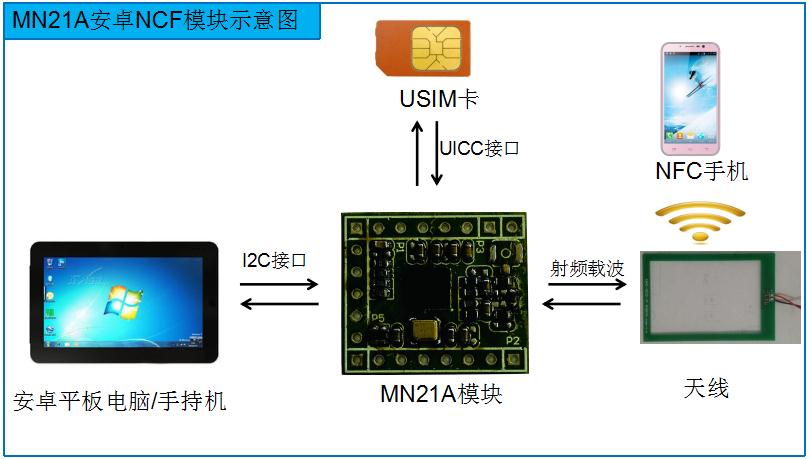

XAFD-MN21A系列安卓NFC读写器模块是西安阿法迪信息技术有限公司针对安卓平台自主研发的基于13.56Mhz频率的非接触式智能卡标准读写设备。

该系列NFC读写器模块符合ISO/IEC 14443 AISO/IEC 14443 BISO/IEC 15693ISO/IEC 18092ISO/IEC 7816国际标准协议、NFC Forum(NfcANfcBNfcFNfcVIsoDepNfcDepNfc Tag Type 1~4)标准。采用I2C通信接口,工作稳定可靠,使用方便,可快速集成于安卓目标平台。广泛应用于工业、消费类安卓手持机及平板电脑等领域。

功能特点:

· 支持NfcA(ISO/IEC 14443 A)协议;

· 支持NfcB(ISO/IEC 14443 B)协议;

· 支持NfcF(JIS X 6319-4)协议;

· 支持NfcV(ISO/IEC 15693)协议;

· 支持IsoDep(ISO/IEC 7816)协议;

· 支持NfcDep(ISO/IEC 18092)协议;

· 支持Sony FeliCa(JIS X 6319-4)标准;

· 支持NFC Forum Tag Type 1~4 标准;

· 支持NFC Reader(读写器)模式;

· 支持NFC P2P(点对点)模式;

· 支持NFC Card Emulation (卡模拟)模式;

· 支持符合人民银行PBOC 2.0/3.0标准的非接触CPU卡;

· 支持读取公交卡余额及交易记录;

· 支持读取银行卡信息及交易记录;

· 表面贴装工艺,数模隔离,EMC性能优良;

· 工作稳定,可靠性高,抗干扰能力强;

· 提供SDK开发包;

· 根据用户需求可定制软、硬件等;

3. 技术参数

产品型号

XAFD-MN21A

工作频率

13.56 MHz

工作电压

DC 3.3V

工作电流

<89 mA

静态电流

<36 mA

操作距离

>35 mm

通信速率

I2C接口:标准模式100Khz(最大);

快速模式400Khz(最大);

通信接口

I2C(从模式)

支持卡类型

1. NFC Forum Tag Type 1~4:

   ① Type 1(NfcA(ISO/IEC 14443 A)标准)

ⅰ. Innovision: Jewel.

      ⅱ. Broadcom: BCM20203 (Topaz512).

   ② Type 2(NfcA(ISO/IEC 14443 A)标准):

ⅰ. NXP: NTAG系列(NTAG203F

NTAG210

NTAG212/213

NTAG215/216

NTAG213F/216F).

   ③ Type 3(NfcF(JIS X 6319-4)标准)

ⅰ. Sony: FeliCa.

   ④ Type 4(IsoDep(ISO/IEC 7816)标准)

ⅰ. NXP: Mifare PLUS Mifare DESFire.

ⅱ. ST: M24SR系列.

3. 符合NfcV(ISO/IEC 15693)标准的非接触式卡:

   ① NXP: ICODE系列;

   ② TI: Tag-it系列;

4. 符合NfcDep(ISO/IEC 18092)标准的P2P(点对点)通信模式;

   ① 支持与我司NFC读写器及模块进行点对点通信;

   ② 支持与安卓NFC智能手机及平板进行点对点通信;

5. 符合IsoDep(ISO/IEC 7816)标准的非接触式CPU卡:

   ① 符合NfcA(ISO/IEC 14443 A) 标准

ⅰ. 公交一卡通卡(支持读取余额及交易记录;

支持IsoDep(ISO/IEC 7816) 标准命令接口;

支持人民银行PBOC 2.0/3.0标准命令接口);

      ⅱ. 银联金融IC卡(支持读取卡信息及交易记录;

支持IsoDep(ISO/IEC 7816) 标准命令接口;

支持人民银行PBOC 2.0/3.0标准命令接口);

   ② 符合NfcB(ISO/IEC 14443 B) 标准

ⅰ. 二代居民身份证(支持读取UID;

支持IsoDep(ISO/IEC 7816) 标准命令接口);

工作温度

摄氏 -30~85

储存温度

摄氏 -55~150

物理尺寸

模块:21.336mm*18.796mm(*)

天线:72.60mm*50.80mm(*)

4. 应用领域:

· NFC手持机及平板电脑

5. 订购信息

产品型号

接口

支持协议

XAFD-MN21A-V1-M-I

I2C

NfcA(ISO/IEC 14443 A)

NfcB(ISO/IEC 14443 B)

NfcF(JIS X 6319-4)

NfcV(ISO/IEC 15693)

IsoDep(ISO/IEC 7816)

NfcDep(ISO/IEC 18092)

Sony FeliCa(JIS X 6319-4)

NFC Forum Tag Type 1~4

PBOC 2.0/3.0
